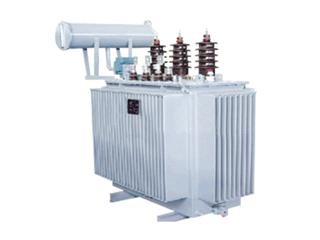

S11系列35KV級油浸式電力變壓器
分類如下：
· 產品名稱：
S11系列35KV級油浸式電力變壓器
產品概述
S11系列35KV級雙繞組無勵磁調電壓力變壓器執行國家標準GB1094 電力變壓器和GB6451 三相油浸式電力變壓器技術參數和要求，該產品主要用于電力系統變電站以及35KV用戶站。S11系列和35KV級雙繞組無勵磁調壓力變壓器具有結構新穎、低損耗、體積小、抗短路能力強等諸多特點。
產品特點：
具有結構新穎、低損耗、體積小、抗短路能力強等諸多特點。
主要規格及技術數據
|
主要規格及技術數據
|
|
額定容量（KVA）
|
電壓組合
|
聯結級別
|
損耗（KW）
|
電流（%）
|
阻抗電壓%
|
|
高壓（KV）
|
分接范圍
|
低壓（KV）
|
空載
|
負載
|
|
50
|
35
|
±5%
|
0.4
|
Yyn0
or
Dyn11
|
0.17
|
1.21/1.15
|
2
|
6.5
|
|
100
|
0.24
|
2.01/1.92
|
1.8
|
|
125
|
0.28
|
2.38/2.26
|
1.7
|
|
160
|
0.3
|
2.82/2.69
|
1.6
|
|
200
|
0.35
|
3.33/3.16
|
1.5
|
|
250
|
0.42
|
3.95/3.76
|
1.4
|
|
315
|
0.5
|
4.76/4.53
|
1.4
|
|
400
|
0.6
|
5.75/5.47
|
1.3
|
|
500
|
0.71
|
6.92/6.58
|
1.2
|
|
630
|
0.85
|
7.87
|
1.1
|
|
800
|
1.01
|
9.41
|
1
|
|
1000
|
1.18
|
11.54
|
1
|
|
1250
|
1.44
|
13.94
|
0.9
|
|
1600
|
1.74
|
16.67
|
0.8
|
|
注1：對于額定容量為500KVA及以下的變壓器，表中斜線上方的負載損耗值適用于Dyn11聯結組，斜線下方的負載損耗值適用于Yyn0聯結組.
注2：根據用戶需要，可提供高壓分接范圍±2×2.5%的變壓器。
|

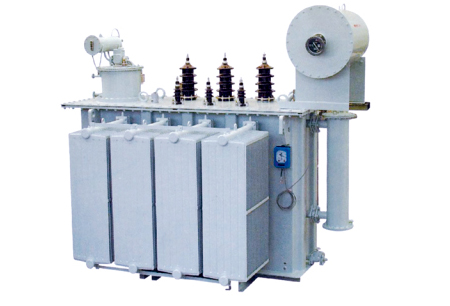

SZ11系列2000~20000KVA雙繞組有載調壓變壓器
產品概述
35KV級SZ11系列電力變壓器產品鐵心采用階梯型三級接縫，在鐵心剪切面上面涂刷固化漆，有助于鐵心固化成一體，從而降低噪聲，繞組全部采用連續式繞組，并采用新型科研成果，使繞組相對平穩，增加了繞組的機械強度。該系列產品具有較高的可靠性，性能水平先進，經濟指標合理，使高可靠性SZ9系列電力變壓器更新?lián)Q代產品。
產品特點及使用范圍
具有結構獨特、技術先進、體積小、重量輕、不滲透和免維護的優點。適用于電力、煤炭、石化、建材、冶金、輕紡等行業》
|
主要規格及技術數據
|
|
額定容量（KVA）
|
電壓組合
|
聯結級別
|
損耗（KW）
|
電流（%）
|
阻抗電壓%
|
|
高壓（KV）
|
分接范圍
|
低壓（KV）
|
空載
|
負載
|
|
2000
|
35
|
±3×2.5
|
6.3 10.5
|
Yd11
|
2.36
|
19.24
|
0.8
|
6.5
|
|
2500
|
2.79
|
20.64
|
0.8
|
|
3150
|
35-38.5
|
±3×2.5
|
6.3 10.5
|
3.31
|
24.71
|
0.72
|
7
|
|
4000
|
3.97
|
29.16
|
0.72
|
|
5000
|
4.76
|
34.2
|
0.68
|
|
6300
|
5.77
|
36.77
|
0.68
|
7.5
|
|
8000
|
35-38.5
|
±3×2.5
|
6.3 6.6 10.5 11
|
YNd11
|
8.07
|
40.61
|
0.6
|
|
10000
|
9.51
|
48.05
|
0.6
|
|
12500
|
11.22
|
56.86
|
0.56
|
8
|
|
16000
|
13.5
|
70.32
|
0.54
|
|
20000
|
15.96
|
82.78
|
0.54
|
|
注1：對于低壓電壓10.5KV和11KV的變壓器，可提供聯結組標號為Dyn11的產品。
注2：最大電流分接為-7.5%分接位置。
|
