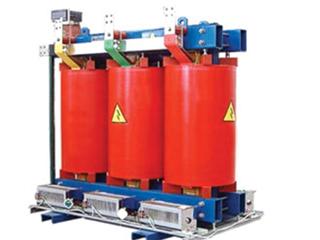

SC(B)10型80-2500kVA環氧樹脂澆注干式電力變壓器
1、產品介紹
環氧樹脂澆注干式電力變壓器采用國際先進的設計、生產和檢測設備按嚴格的工藝制造，產品具有可靠性高，使用壽命長的特點。
根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。
本產品適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
2、產品特點
安全、防火、無污染，可直接運行于負荷中心。
機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長。
低損耗、低噪音，節能效果明顯，免維護。
散熱性能好，過負載能力強，強迫風冷時可提高容量運行。
防潮性能好，適應高濕度和其它惡劣環境中運行。
完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置。
體積小，重量輕，占地空間少，安裝費用低。
3、工藝特點
鐵芯選用上海寶鋼30P105、120優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。
高壓線圈采用優質F級絕緣的導線繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈經真空干燥后澆注，整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控制保證線圈無氣孔、空穴。
低壓線圈采用了箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。繞制后的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。
4、引用標準
GB/T10228-2008《干式電力變壓器技術參數和要求》
GB6450-1986《干式電力變壓器》
IEC726《干式電力變壓器》（國際電工委員會標準）
GB1094-2007《電力變壓器》
5、技術規范
容量范圍：80-2500kVA
電壓等級：10kV
調壓方式：±2×2.5%或±5%
頻率：50HZ
相數：3相或單相
聯接組標號：Y，yno或D，yn11
阻抗電壓：標準阻抗電壓見技術參數表
使用條件：環境溫度不高于40℃，相對濕度可達100%，海拔不超過1000米，戶內，換氣量按變壓器總損耗計算，不小于4m3/KM.min
冷卻方式：AN或AF
防護級別：IP00或IP20（戶內）、IP23
絕緣耐熱等級：H級繞組允許平均溫升125K
溫度極限：180℃
絕緣水平：
額定電壓 工頻耐壓 雷電沖擊耐壓
10KV 36KV 75KV
溫度測量及控制裝置：數顯三相低壓繞組內部的近似溫度，控制冷卻風機
可根據用戶要求特殊設計，如高原型產品、高阻抗產品，有載調壓產品等等
6、技術參數:
|
SC(B)10型樹脂澆注干式電力變壓器主要技術參數
|
|
額定容量(KVA)
|
聯結組標號
|
電壓組合
|
空載電流％
|
空載損耗W
|
負載損耗（120℃）W
|
阻抗電壓％
|
噪聲(dB)
|
|
高壓kV
|
高壓分接范圍%
|
低壓kV
|
|
30
|
Yyn0 or
Dyn11
|
6
6.3
6.6
10
10.5
11
|
±5% ±2×2.5%
|
0.4
|
2.72
|
192
|
706
|
4
|
44
|
|
50
|
2.38
|
272
|
994
|
44
|
|
80
|
2.21
|
368
|
1377
|
45
|
|
100
|
2.04
|
400
|
1573
|
45
|
|
125
|
1.86
|
472
|
1845
|
48
|
|
160
|
1.87
|
544
|
2125
|
48
|
|
200
|
1.7
|
624
|
2525
|
48
|
|
250
|
1.7
|
720
|
2754
|
48
|
|
315
|
1.53
|
880
|
3468
|
50
|
|
400
|
1.53
|
976
|
3987
|
50
|
|
500
|
1.53
|
1160
|
4879
|
52
|
|
630
|
1.36
|
1344
|
5859
|
52
|
|
630
|
1.36
|
1296
|
5959
|
6
|
52
|
|
800
|
1.36
|
1520
|
6953
|
54
|
|
1000
|
1.19
|
1768
|
8126
|
54
|
|
1250
|
1.19
|
2088
|
9690
|
55
|
|
1600
|
1.19
|
2480
|
11730
|
56
|
|
2000
|
1.02
|
3320
|
14450
|
56
|
|
2500
|
1.02
|
4000
|
17170
|
60
|
SC(B)11型環氧樹脂澆注干式電力變壓器
1．產品介紹：
SC(B)11型環氧樹脂澆注干式電力變壓器是目前性能指標較好的低噪聲低損耗型干式變壓器，可作為各種配電變壓器的更新?lián)Q代產品，是各類干式變壓器中性能不錯的產品之一。
特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、試驗室、車站、碼頭、機場、組合變電站等重要場所推廣使用。
2．產品特點：
低損耗：產品空載損耗比國家標準GB/T10228-2008《干式電力變壓器技術參數和要求》降低35%以上，節能效果優異，運行經濟，免維護。
低噪聲：產品噪聲水平比現行專業標準JB/T10088-1999《6-220KV級變壓器聲級》低10-15分貝以上。
低局放：樹脂混合料采用國外的攪拌方法和真空薄膜脫氣兩種技術，使混合料攪拌均勻和 底排除了混合料內的氣泡。產品僅有極低的局部放電量，可控制在5PC以下。
高、低壓線圈均在真空和壓力下澆注，使樹脂絕緣既具有全包封性，又具有層匝間浸清性。澆注體具有致密的固化結構，阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。
高機械強度：帶填料的樹脂使?jié)沧Ⅲw內的膨脹系數差異小，固化收縮率小，內應力小，固化物的硬度高，在高、低壓線圈的內外表面環氧樹脂包封層內，放置有預制成型的加強材料，具有尤如鋼筋混凝土一樣的致密結構，因而機械強度還大于純環氧樹脂，能承受突發短路電動力作用而無損傷。
高電氣強度：高、低壓線圈均在真空中澆注成全密封結構，有良好的絕緣性能和抗電弧性能以及防潮性能，能承受大氣過電壓、操作過電壓、暫態過電壓和長期工作電壓的電氣強度，工頻耐壓為強型。
高耐熱強度：高低壓線圈均為薄層環氧樹脂包封絕緣，且導熱系數大，有良好的散熱性能，冷卻方式一般采用空氣自然冷卻(AN)，也可配置強制風冷系統(AF)。絕緣耐熱等級可達到H級，平均溫升允許升12.5K，極限溫度可達180℃，具有很高的耐熱強度，使用壽命在30年以上。
體積小，重量輕，占地空間少，安裝費用低，不須考慮排油池、防火消防設施和備用電源等?？煞稚惭b在負荷中心，充分靠近用電點，從而降低線路造價和節省昂貴的低壓設施費用。
外殼材料采用不銹鋼或鋁合金。防護等級達到IP20和IP23。IP20外殼可防止直徑大于12mm的固體異物進入，對變壓器作進一步的安全保護。IP23外殼更兼具防止與垂直線60°角以內的水滴流入,可適用于戶外運行。
溫控系統由溫度控制器和安裝在產品最熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與控制，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自行跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。
3．技術標準：
GB/T10228-2008《干式電力變壓器技術參數和要求》
GB6450-1986《干式電力變壓器》
IEC726《干式電力變壓器》（國際電工委員會標準）
GB1094.1-1996《電力變壓器》第一部分 總則
JB/T10088-1999《6-220KV級變壓器聲級》
4．技術規范：
容量范圍：80-2500KVA
電壓等級：6KV、10KV、20KV、35KV
調壓方式：±2×2.5%或±5%
頻率：50HZ
相數：3相或單相
聯接組標號：Yyn0或Dyn11
阻抗電壓：標準阻抗電壓見技術參數表
使用條件：環境溫度不高于40℃，相對濕度可達100%，海拔不超過1000米，戶內，換氣量按變壓器總損耗計算，不小于4m3/KM.min
冷卻方式：AN或AF
防護告示：IP00或IP20（戶內）、IP23
絕緣耐熱等級：H級繞組允許平均溫升125K
溫度極限：180℃
絕緣水平：
|
額定電壓
|
工頻耐壓
|
雷電沖擊耐壓
|
|
6KV
|
25KV
|
60KV
|
|
10KV
|
36KV
|
75KV
|
|
20KV
|
50KV
|
125KV
|
|
35KV
|
70KV
|
170KV
|
溫度量及控制裝置：數顯三相低壓繞組內部的近似溫度，控制冷卻風機。
可根據用戶要求特殊設計和生產，如高原型產品、高阻抗產品，有載調壓產品等。
5．性能指標：
|
SC(B)11型樹脂澆注干式電力變壓器主要技術參數
|
|
額定容量(KVA)
|
聯結組標號
|
電壓組合
|
空載電流％
|
空載損耗W
|
負載損耗（120℃）W
|
阻抗電壓％
|
噪聲(dB)
|
|
高壓kV
|
高壓分接范圍%
|
低壓kV
|
|
30
|
Yyn0 or
Dyn11
|
6
6.3
6.6
10
10.5
11
|
±5% ±2×2.5%
|
0.4
|
2.72
|
175
|
670
|
4
|
44
|
|
50
|
2.38
|
245
|
950
|
44
|
|
80
|
2.21
|
335
|
1310
|
45
|
|
100
|
2.04
|
360
|
1500
|
45
|
|
125
|
1.86
|
425
|
1755
|
48
|
|
160
|
1.87
|
495
|
2020
|
48
|
|
200
|
1.7
|
565
|
2400
|
48
|
|
250
|
1.7
|
650
|
2620
|
48
|
|
315
|
1.53
|
795
|
3300
|
50
|
|
400
|
1.53
|
885
|
3790
|
50
|
|
500
|
1.53
|
1050
|
4640
|
52
|
|
630
|
1.36
|
1215
|
5585
|
52
|
|
630
|
1.36
|
1170
|
5665
|
6
|
52
|
|
800
|
1.36
|
1370
|
6610
|
54
|
|
1000
|
1.19
|
1600
|
7720
|
54
|
|
1250
|
1.19
|
1885
|
9210
|
55
|
|
1600
|
1.19
|
2210
|
1150
|
56
|
|
2000
|
1.02
|
2990
|
13730
|
56
|
|
2500
|
1.02
|
3600
|
16320
|
60
|
